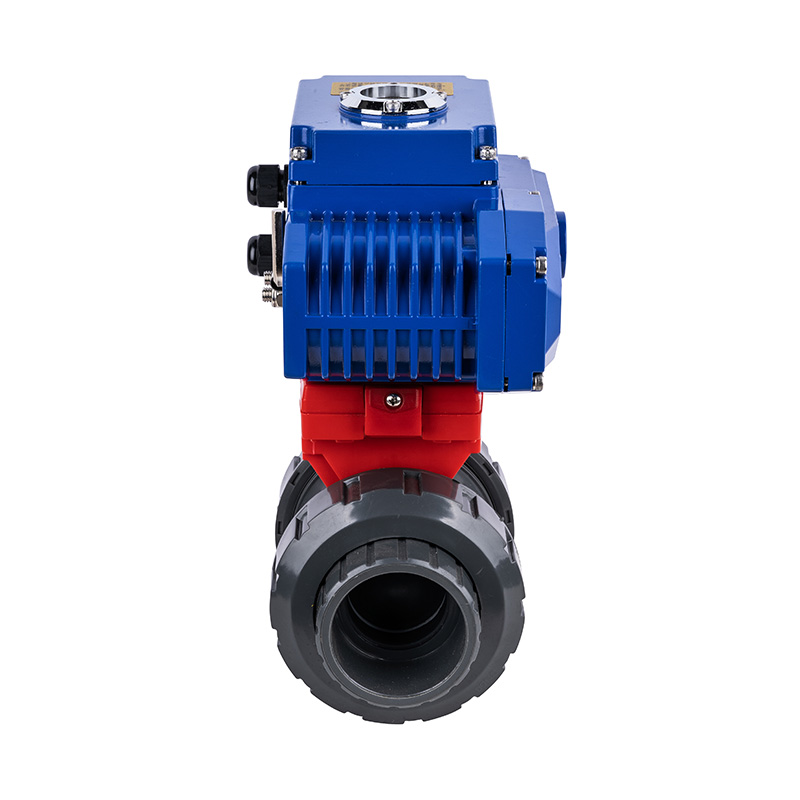

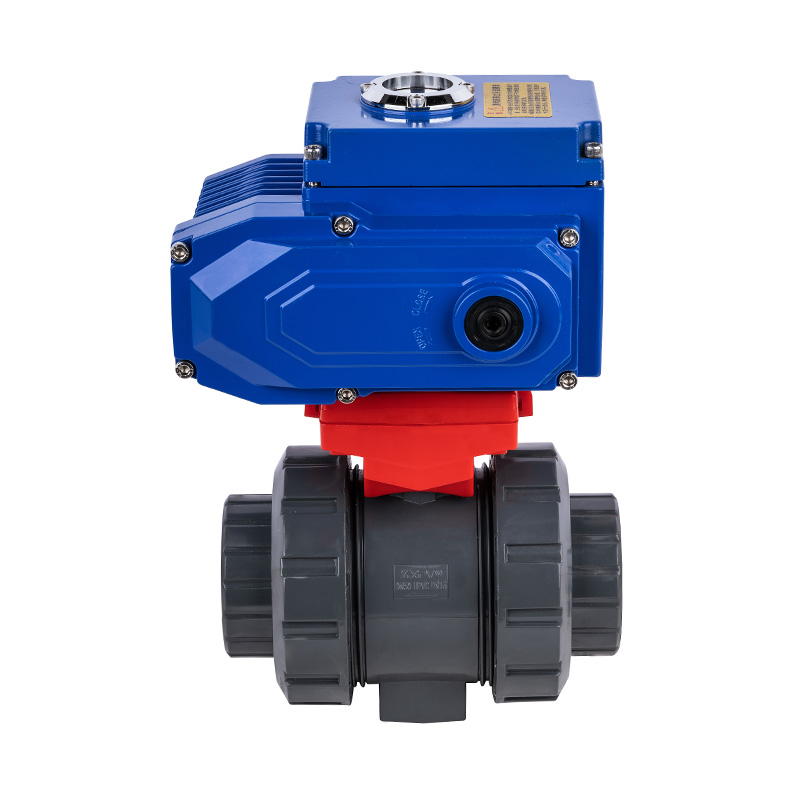

PVC-U D961F-10U 電動雙由任球閥 DN15-100 1/2"-4"美標
品質超耐用電動承插球閥塑料高溫電動球閥，適用于化工行業ANSI美標
型號：D961F-10U
材質：塑料
連接形式：雙活接
駕駛模式：手動
公稱壓力：10kg
通道：直通式
結構：固定球閥
功能：旁通閥
溫度：高溫
應用：工業用途、水工業用途、
商標：KXPV
規格：DN15-DN100
產地：浙江.寧波
壓力等級：1.0Mpa（10bar）
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1．工程塑料系列球閥采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蝕熱塑性塑料一次注塑成型，有較強抗腐蝕能力。
2．PTFE墊座松緊可適度調整。
3．雙層O型圈提供雙重防漏保護。
4．外觀精致、表面光滑、加工精細、全流量設計。
5．可通過電腦、控制中心遠程操控執行器，通過閥門的啟閉來控制介質的流通及流量，更加方便、快捷，減少人工損耗，保障現場作業人員的安全。
?

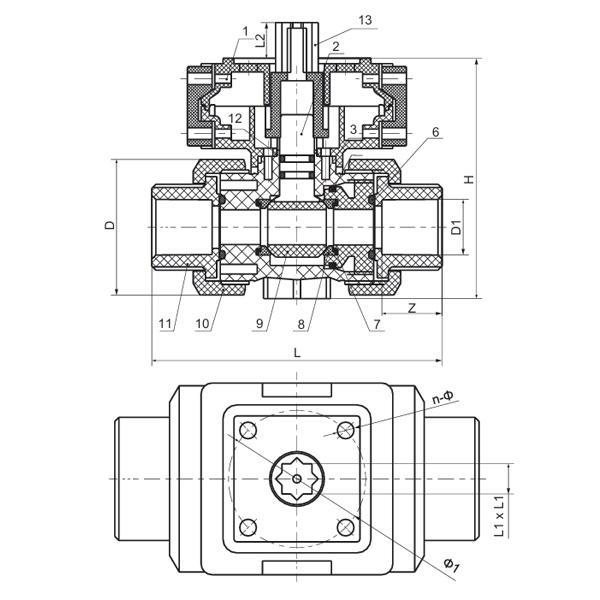

| 零件材質表 |
| 序號 | 零件名稱 | 材料 | 數量 | |
| PVC-C | PVC-U | |||
| 1 | 電/氣動支架 | 合金料 | 1 | |
| 2 | 閥桿 | PVC-C | PVC-U | 1 |
| 3 | 閥體 | PVC-C | PVC-U | 2 |
| 4 | 密封座O型圈1 | FPM | EPDM | 1 |
| 5 | 密封座 | PVC-C | PVC-U | 1 |
| 6 | 密封座O型圈2 | FPM | EPDM | 2 |
| 7 | 密封座O型圈3 | FPM | EPDM | 2 |
| 8 | 密封四氟 | PTFE | PTFE | 2 |
| 9 | 球 | PVC-C | PVC-U | 1 |
| 10 | 庒帽 | PVC-C | PVC-U | 2 |
| 11 | 美標由任接頭 | PVC-C | PVC-U | 2 |
| 12 | 閥桿О型圏 | FPM | EPDM | 2 |
| 13 | 閥桿連接件 | 合金料 | 1 | |
| 外形尺寸表 |
| 規格 | D(mm) | D1(mm) | L(mm) | Z(mm) | H(mm) | Φ1(mm) | L1XL1(mm) | L2(mm) | n-Φ1(mm) |
| 1/2"(15) | 50 | 21.34 | 110 | 22.5 | 87.8 | Φ50 | 11x11 | 13 | 4-Φ6.5 |
| 3/4"(20) | 58 | 26.67 | 126 | 25.5 | 97.5 | Φ50 | 11x11 | 13 | 4-Φ6.5 |
| 1"(25) | 70 | 33.4 | 140 | 29 | 106.6 | Φ50 | 11x11 | 13 | 4-Φ6.5 |
| 1?"(32) | 85 | 42.16 | 160 | 32 | 123.5 | Φ50 | 14x14 | 17 | 4-Φ6.5 |
| 1?"(40) | 98 | 48.26 | 170 | 35 | 138.5 | Φ50 | 14x14 | 17 | 4-Φ6.5 |
| 2"(50) | 124 | 60.32 | 190 | 38.5 | 163.5 | Φ50 | 14x14 | 17 | 4-Φ6.5 |
| 2?"(65) | 135 | 73.02 | 230 | 45 | 191 | Φ70 | 17x17 | 21 | 4-Φ9 |
| 3"(80) | 158 | 88.9 | 280 | 48 | 222.5 | Φ70 | 17x17 | 21 | 4-Φ9 |
| 4"(100) | 192 | 114.3 | 340 | 57.5 | 261.5 | Φ70 Φ102 | 22x22 | 21 | 4-Φ9 4-Φ11 |
