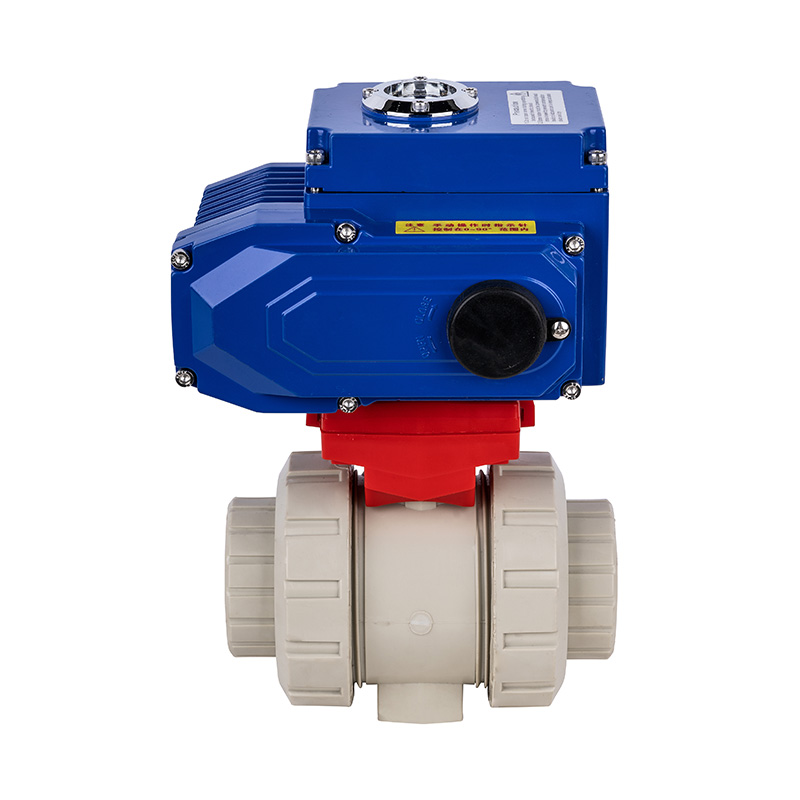

品質超耐用電動承插球閥塑料高溫電動球閥，適用于工業和
型號：D961F-10S
材質：塑料
連接形式：雙活接
駕駛模式：手動
公稱壓力：10kg
通道：直通式
結構：固定球閥
功能：旁通閥
溫度：高溫
應用：工業用途、水工業用途、
商標：KXPV
規格：DN15-DN100
產地：浙江.寧波
壓力等級：1.0Mpa（10bar）
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1．工程塑料系列球閥采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蝕熱塑性塑料一次注塑成型，有較強抗腐蝕能力。
2．PTFE墊座松緊可適度調整。
3．雙層O型圈提供雙重防漏保護。
4．外觀精致、表面光滑、加工精細、全流量設計。
5．可通過電腦、控制中心遠程操控執行器，通過閥門的啟閉來控制介質的流通及流量，更加方便、快捷，減少人工損耗，保障現場作業人員的安全。
?

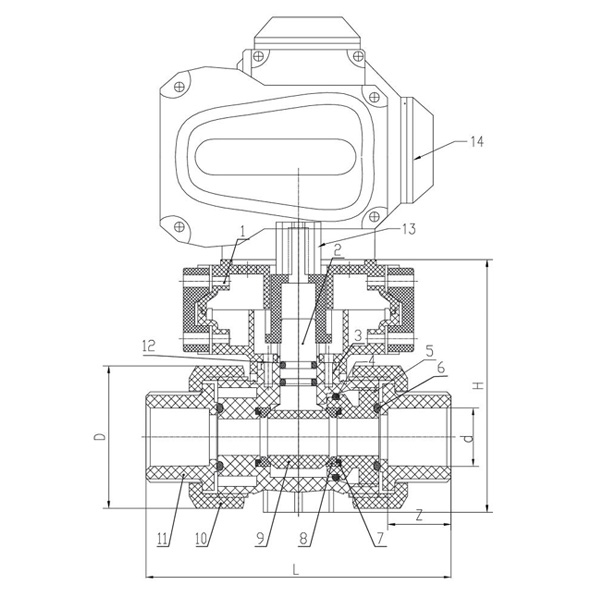

| 零件材質表 |
| 序號 | 名稱 | 材質 | 數量 | ||||||||||||||||||||||||||||||||
| 1? | 電/氣動頭支架 | 合金料 | 1 | ||||||||||||||||||||||||||||||||
| 2? | 閥桿 | PVDF、PVC-C、PVC-U、PPH、FRPP | 1 | ||||||||||||||||||||||||||||||||
| 3? | 閥體 | PVDF、PVC-C、PVC-U、PPH、FRPP | 2? | ||||||||||||||||||||||||||||||||
| 4? | 密封座O型圈1 | FPM | 1 | ||||||||||||||||||||||||||||||||
| 5? | 密封座 | PVDF、PVC-C、PVC-U、PPH、FRPP | 1 | ||||||||||||||||||||||||||||||||
| 6? | 密封座O型圈2 | FPM | 2? | ||||||||||||||||||||||||||||||||
| 7? | 密封座O型圈3 | FPM | 2? | ||||||||||||||||||||||||||||||||
| 8? | 密封四氟(球密封) | PTFE | 2? | ||||||||||||||||||||||||||||||||
| 9? | 球體 | PVDF、PVC-C、PVC-U、PPH、FRPP | 1 | ||||||||||||||||||||||||||||||||
| 10? | 壓帽 | PVDF、PVC-C、PVC-U、PPH、FRPP | 2? | ||||||||||||||||||||||||||||||||
| 11? | 由任接頭 | PVDF、PVC-C、PVC-U、PPH、FRPP | 2? | ||||||||||||||||||||||||||||||||
| 12? | 閥桿O型圈 | FPM | 2? | ||||||||||||||||||||||||||||||||
| 13? | 閥桿連接件 | 鋁 | 1 | ||||||||||||||||||||||||||||||||
| 14? | 電動頭 | 1? | |||||||||||||||||||||||||||||||||
| 外形尺寸表 |
| 規格 | D | d | L | H | Z | ||||||||||||||||||||||||||||
| 15? | 50? | 20? | 110? | 87.8? | 20? | ||||||||||||||||||||||||||||
| 20? | 58? | 25? | 126? | 97.5? | 24? | ||||||||||||||||||||||||||||
| 25? | 70? | 32? | 140? | 106.6? | 27? | ||||||||||||||||||||||||||||
| 32? | 85? | 40? | 160? | 123.5? | 30? | ||||||||||||||||||||||||||||
| 40? | 98? | 50? | 170? | 138.5? | 32? | ||||||||||||||||||||||||||||
| 50? | 127? | 63? | 190? | 163.5? | 37? | ||||||||||||||||||||||||||||
| 65? | 144? | 75? | 230? | 191? | 44? | ||||||||||||||||||||||||||||
| 80? | 158? | 90? | 280? | 222.5? | 51? | ||||||||||||||||||||||||||||
| 100? | 192? | 110? | 340? | 261.5? | 61? | ||||||||||||||||||||||||||||
