底閥
詢價

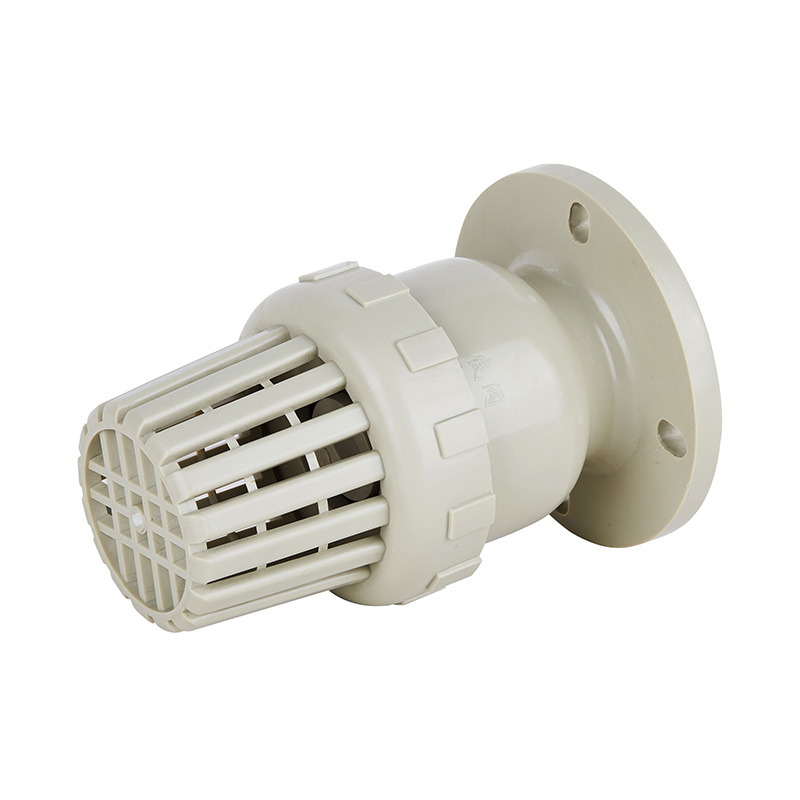

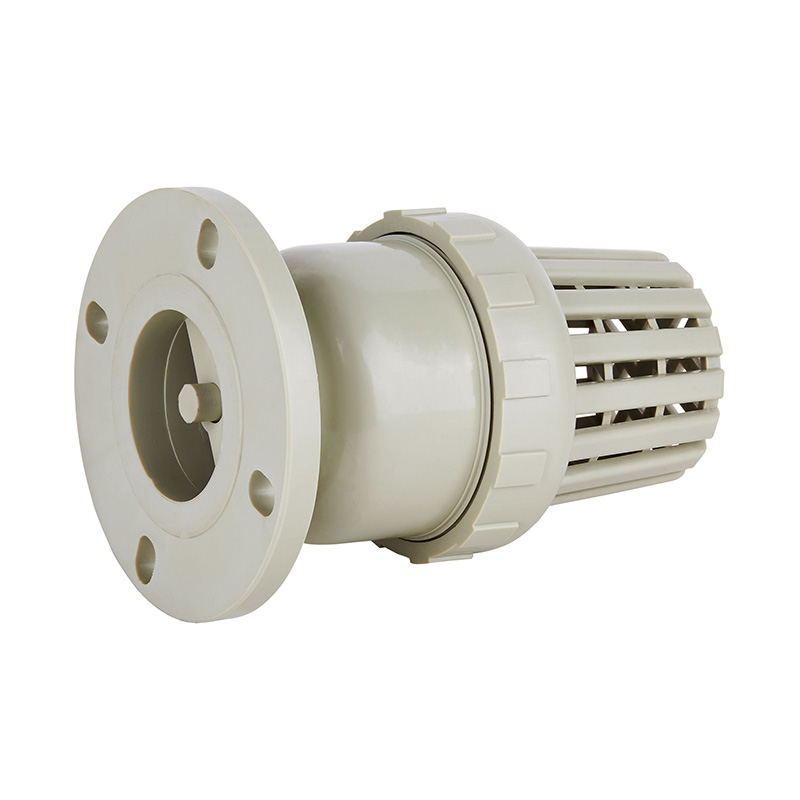

PPH H42F-10S 底閥 DN50-200 2"-8"美標
PPH米黃色底閥定制 4 英寸 DN50-200低價工業塑料液壓，適用于水行業ANSI美標
類型：液壓
產地：中國
品牌名稱：KXPV
型號：H42F-10S
應用：一般
介質溫度：中溫、常溫
電源：手動
介質：酸
端口尺寸：DN50-200
結構：法蘭式
產品名稱：底閥
交貨時間：7 天
較小起訂量：1 件
顏色：米黃色
尺寸：DN50-200
壓力等級：1.0Mpa（10bar）
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1. 生產規格從 DN15 到 DN300
2. DN200 到 DN300 應客戶要求生產
3. 具有優良的密封性
4. 較小的壓力損失
5. 具有良好的液壓性能
6. 結構簡單，安裝便捷
?
| 零件材質表 |
| 序號 | 零件名稱 | 材料 | 數量 | ||||
| PVC-C | PVC-U | PVDF | PPH | FRPP | |||
| 1 | 網罩 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 2 | 活塞 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 3 | 密封橡膠 | FPM | EPDM | FPM | EPDM | 1 | |
| 4 | 閥體 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 5 | 密封橡膠 | FPM | EPDM | FPM | EPDM | 1 | |
| 6 | 隔板 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 7 | 壓緊螺母 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 外形尺寸表 |
?
| 規格 | d(mm) | D(mm) | L(mm) | b(mm) | n-Φ(mm) |
| 2"(50) | 215 | 121 | 160 | 16 | 4-Φ17x20 |
| 2?"(65) | 235 | 140 | 170 | 16 | 4-Φ15x19 |
| 4"(100) | 315 | 191 | 220 | 23 | 8-Φ18x20 |
| 規格 | d(mm) | D(mm) | L(mm) | b(mm) | n-Φ(mm) |
| 5"(125) | 330 | 216 | 250 | 28 | 8-Φ18 |
| 6"(150) | 330 | 241 | 282 | 30 | 8-Φ21 |
| 8"(200) | 380 | 299 | 335 | 32 | 8-Φ23 |
