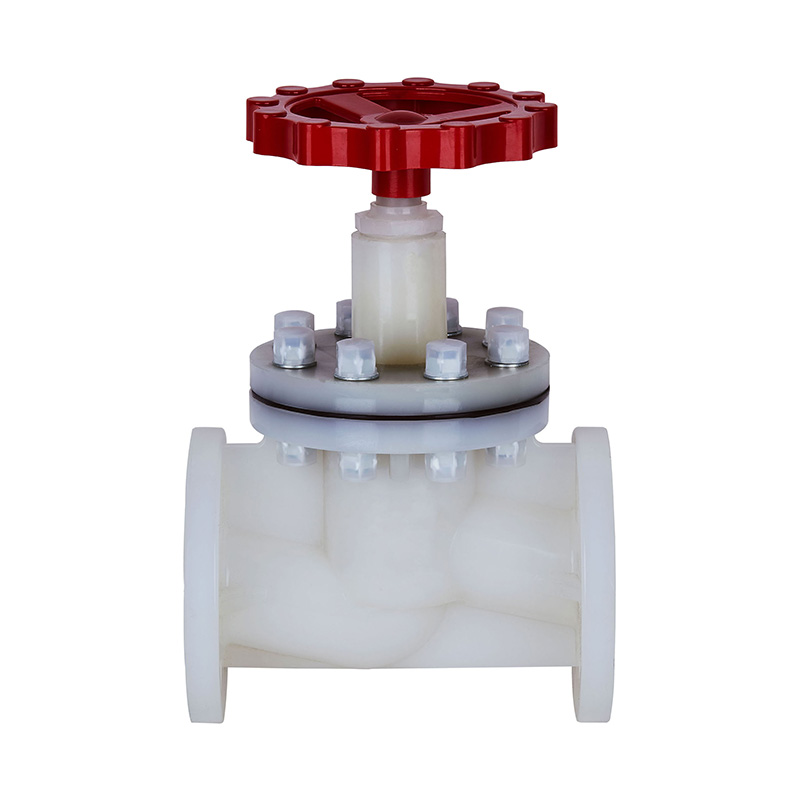

PVDF J41F-10F 法蘭式截止閥 DN15-150 1/2"-6"美標
PVDF法蘭式截止閥 化工工業蒸汽塑料法蘭截止閥 水、化工專用ANSI美標
材質：塑料
連接形式：法蘭
駕駛模式：手動
公稱壓力：10kg
通道：直通式
結構：固定球閥
類型：固定球閥
功能：旁通閥
溫度：高溫
應用：工業用途、水工業用途、
商標：KXPV
規格：DN15-DN150
產地：浙江.寧波
壓力等級：1.0Mpa（10bar）
| 產品結構特點 |
1. 塑料閥體具有優良的耐腐蝕性、耐磨損性。
2. 設計緊湊、價廉物美。
3. 提供流量調整用的閥門。
| 應用溫度范圍表 |
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材質表 |
?
| 序號 | 零件名稱 | 材料 | 數量 | ||||
| PVC-C | PVC-U | PVDF | PPH | FRPP | |||
| 1 | 閥體 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 2 | 壓塊 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 3 | 連接件 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 4 | 閥桿 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 5 | 密封蓋 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 6 | 密封四氟 | PTFE | 1 | ||||
| 7 | 手輪 | 合金料 | 1 | ||||
| 序號 | 零件名稱 | 材料 | 數量 | ||||
| PVC-C | PVC-U | PVDF | PPH | FRPP | |||
| 1 | 手輪 | 合金料 | 1 | ||||
| 2 | 密封螺母 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 3 | 密封四氟 | PTFE | 1 | ||||
| 4 | 螺栓 | 鋼 | 8 | ||||
| 5 | 閥桿 | (PVC-C/PVC-U/PVDF/PPH/FRPP)+Steel鋼 | 1 | ||||
| 6 | 封蓋 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 7 | 閥體 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 8 | 密封橡膠 | FPM | EPDM | FPM | EPDM | 1 | |
| 9 | 閥蓋 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
?
| 序號 | 零件名稱 | 材料 | 數量 | ||||
| PVC-C | PVC-U | PVDF | PPH | FRPP | |||
| 1 | 手輪 | 合金料 | 1 | ||||
| 2 | 密封螺母 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 3 | 支架 | (PVC-C/PVC-U/PVDF/PPH/FRPP)+Steel鋼 | 1 | ||||
| 4 | 螺栓 | 鋼 | 8 | ||||
| 5 | 閥桿 | (PVC-C/PVC-U/PVDF/PPH/FRPP)+Steel鋼 | 1 | ||||
| 6 | 封蓋 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 7 | 閥體 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 8 | 密封橡膠 | FPM | EPDM | FPM | EPDM | 1 | |
| 9 | 閥蓋 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 外形尺寸表 |
?
| 規格 | D1(mm) | D2(mm) | L(mm) | T(mm) | n-Φ(mm) |
| 1/2"(15) | 60 | 105 | 155 | 18 | 4-Φ14 |
| 3/4"(20) | 70 | 105 | 155 | 18 | 4-Φ14 |
| 1"(25) | 79 | 115 | 160 | 20 | 4-Φ14 |
| 1?"(32) | 89 | 135 | 185 | 20 | 4-Φ18 |
| 1?"(40) | 98 | 150 | 200 | 20 | 4-Φ18 |
| 規格 | D1(mm) | D2(mm) | L(mm) | T(mm) | n-Φ(mm) |
| 2"(50) | 121 | 165 | 230 | 20 | 4-Φ18 |
| 規格 | D1(mm) | D2(mm) | L(mm) | T(mm) | n-Φ(mm) |
| 1/2"(15) | 60 | 105 | 155 | 18 | 4-Φ14 |
| 3/4"(20) | 70 | 105 | 155 | 18 | 4-Φ14 |
| 1"(25) | 79 | 115 | 160 | 20 | 4-Φ14 |
| 1?"(32) | 89 | 135 | 185 | 20 | 4-Φ18 |
| 1?"(40) | 98 | 150 | 200 | 20 | 4-Φ18 |
