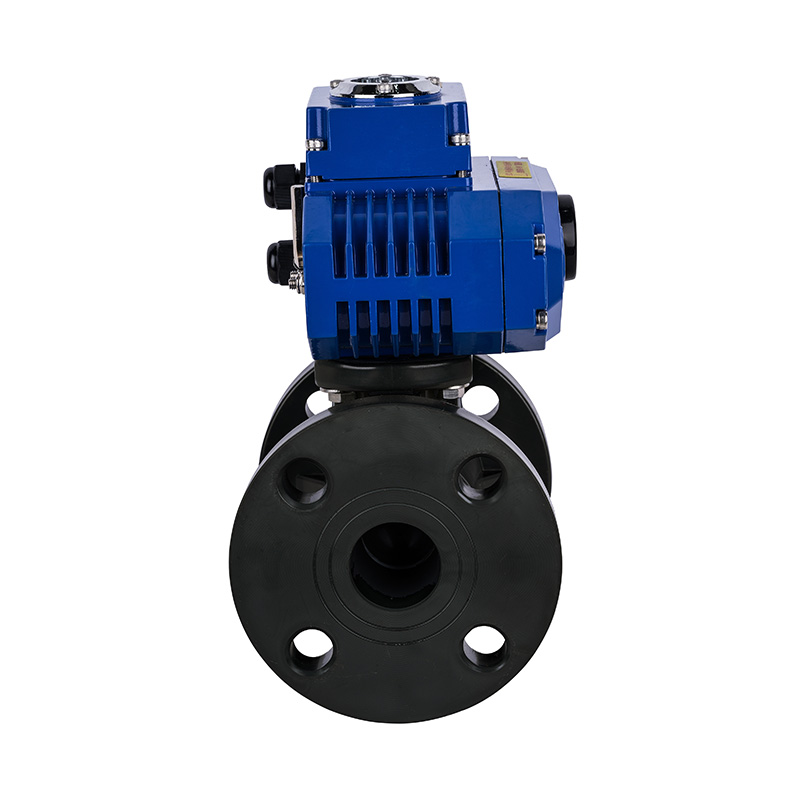

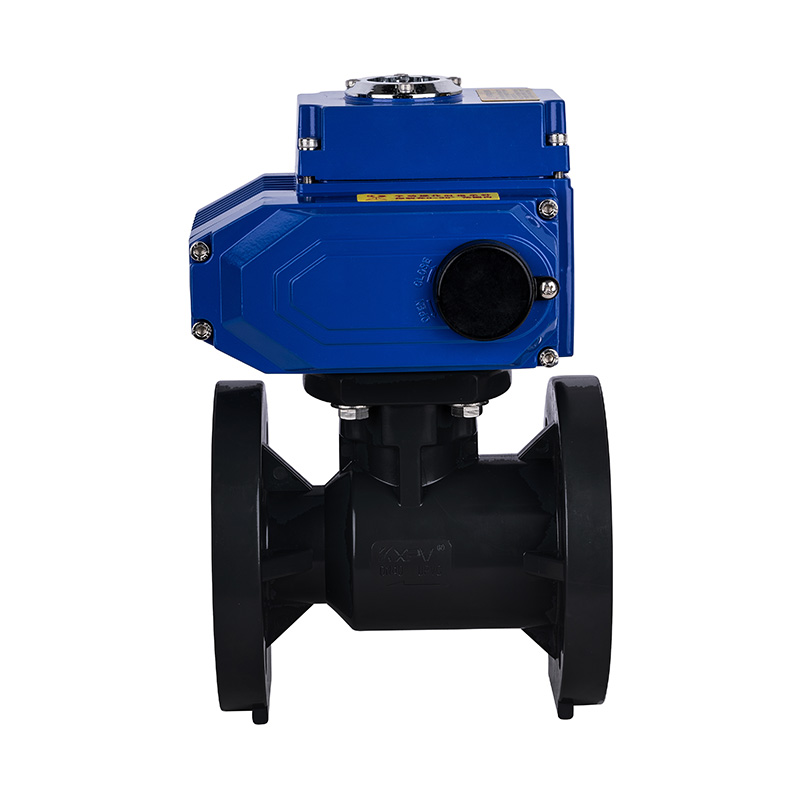

具有競爭力的價格FRPP氣動執行器球閥定制，用于農業和水系統ANSI美標
類型：球閥
產地：中
品牌名稱：KXPV
型號：D941X-10S
應用：一般
介質溫度：高溫、中溫
動力：氣動
介質：酸
端口尺寸：DN15-300
結構:固定式球閥
主體材料：FRPP
連接：法蘭端
標準：GB/T37842 F4
用途：工業
工作溫度：-20~+120℃
交貨時間：7 天
較小起訂量：1 件
壓力等級：1.0Mpa（10bar）
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1．工程塑料系列球閥采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蝕熱塑性塑料一次注塑成型，有較強抗腐蝕能力。
2．PTFE墊座松緊可適度調整。
3．雙層O型圈提供雙重防漏保護。
4．外觀精致、表面光滑、加工精細、全流量設計。
5．可通過電腦、控制中心遠程操控執行器，通過閥門的啟閉來控制介質的流通及流量，更加方便、快捷，減少人工損耗，保障現場作業人員的安全。
?
| 零件材質表 |
| 序號 | 零件名稱 | 材料 | 數量 |
| 1 | 電、氣動閥桿 | FRPP | 1 |
| 2 | 閥體 | FRPP | 1 |
| 3 | 密封座 | FRPP | 1 |
| 4 | 四氟壓圈 | FRPP | 1 |
| 5 | 球 | FRPP | 1 |
| 6 | 球密封四氟 | PTFE | 2 |
| 7 | 頭頸密封四氟 | PTFE | 4 |

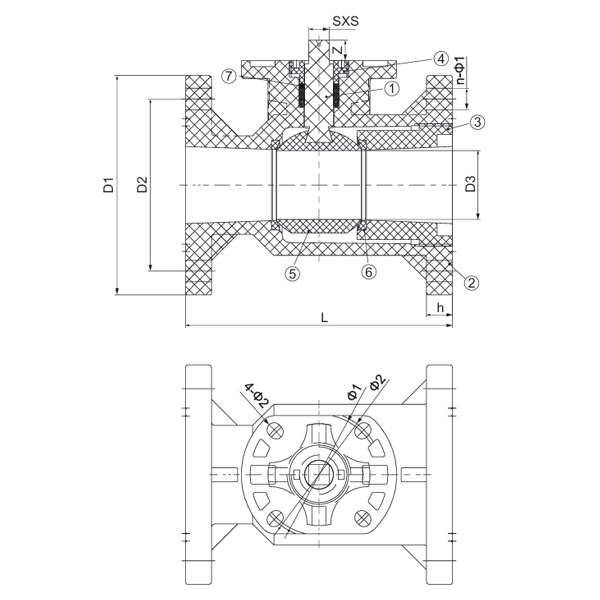

| 外形尺寸表 |
| 規格 | D1(mm) | D2(mm) | D3(mm) | L(mm) | h(mm) | n-Φ1(mm) | Φ1(mm) | Φ2(mm) | SXS(mm) | 4-Φ2(mm) | Z(mm) |
| 2"(50) | 160 | 121 | 44 | 182 | 22 | 4-Φ19 | 70 | 72 | 14x14 | 4-Φ10x11 | 16.5 |
| 4"(100) | 215 | 191 | 78 | 282 | 25 | 8-Φ19 | 102 | 104.5 | 22x22 | 4-Φ12x13.25 | 20 |
| 5"(125) | 245 | 216 | 97 | 353 | 30 | 8-Φ19 | 124 | 126 | 22x22 | 4-Φ14x15 | 25 |
| 6"(150) | 281 | 241 | 110 | 400 | 30 | 8-Φ24 | 124 | 126 | 22x22 | 4-Φ14x15 | 27 |
| 8"(200) | 337 | 299 | 140 | 400 | 34 | 8-Φ23 | 125 | 125 | 22x22 | 4-Φ14 | 30 |
| 10"(250) | 392 | 362 | 170 | 448 | 37 | 12-Φ25 | 125 | 125 | 22x22 | 4-Φ14 | 30 |
